VENTILATEURS À HAUTE PRESSION

AIR-O-VENT-BI & AIR-O-VENT-DB





VENTILATEURS PERFORMANTS DANS UN BOITIER INDESTRUCTIBLE !



> Moteur/ventilateur extra robuste offrants de 1 à 5 HP , puissance d'aspiration allant jusqu'a 2,550 CFM à 5'',  de pression statique.

> Mode d’entraînement direct à 3,450 RPM sans poulie ni courroie

> Choix de débit et de pression

> Ventilateurs conçus pour capter la fumée, les vapeurs et les petites particule de poussière sèche

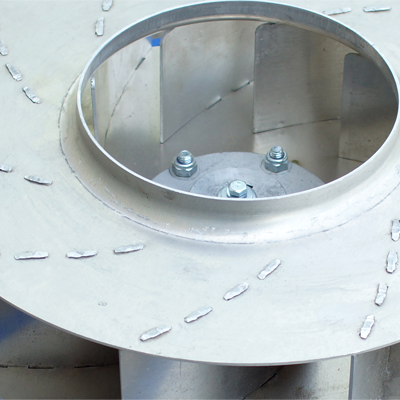

> Roues à pâles inclinées vers l’arrière offrant un maximum de débit et de pression

> Roues sécuritaires anti-étincelles

> Construction robuste en acier pour un maximum de durabilité

> Moteur situé à l'extérieur de l'ensemble et hors du flot de l'air, permet de diminuer les risque d'explosion.





Caractéristiques pour ventilateur d’extraction AIR-O-VENT-BI (support et démarreur non inclus) :

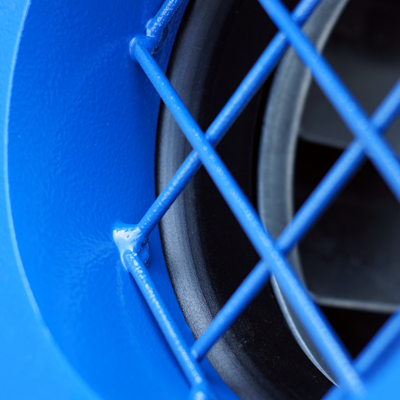

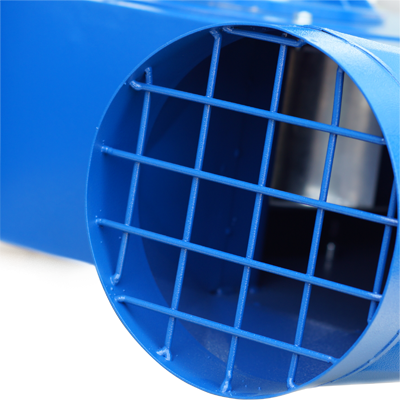

Coque en acier roulé, soudé et plié calibre 11 et 14 avec soudures intégrales, peinture électrostatique, roue anti-étincelles de type BI en aluminium avec pales inversées et inclinées, moteur TEFC pour entrainement direct 3500 TPM, bride d’entrée double pour 1HP et 2 HP  pour  attache sur le même support des bras 6’’ et 8’’ de diamètre, grillage de protection. Entrée et sortie de type ‘’slip fit’’ de 10’’  pour 3HP. Entrée et sortie de type ‘’slip fit’’ de 12’’ pour 5HP.



Voltage/Phase/Cycle

1HP

2HP

3HP

5HP

115/230/1/60

OUI

OUI

OUI

NON

230/460/575/3/60

OUI

OUI

OUI

OUI
Entré et sortie d'air 6'' 8'' 10'' 12''





Caractéristiques pour support AIR-O-VENT-BI de 1 et 2 HP et pour bras de captation de 6'' & 8'' de diamètre:



Acier plié et soudé de calibre 11, 6 trous compagnon pour attache au pivot du bras 6’’ et 8 trous compagnon pour attache au pivot du bras 8’’, 4 trous de 5/16’’ pour fixation au mur ou sur colonne, peinture électrostatique.

NOTE 1 : si l’installation d’un bras articulé de 6’’ avec montage direct du ventilateur de 1HP sur le même support que le bras est prévu, il n’est pas nécessaire de commander un support de ventilateur additionnel si le support a été commandé avec le bras articulé. Le ventilateur est équipé de la bride compagnon pour attache sur le support et sur l’entrée du ventilateur.

NOTE 2 : si l’installation d’un bras articulé de 8’’ avec montage direct du ventilateur de 2HP sur le même support que le bras est prévu, il n’est pas nécessaire de commander un support additionnel de ventilateur si le support a été commandé avec le bras articulé. Le ventilateur est équipé de la bride compagnon pour attache sur le support et sur l’entrée du ventilateur .



Caractéristiques pour tous les supports de ventilateur d’extraction AIR-O-VENT-BI de 3 et 5 HP :

Pour installation sur le toit ou sur suspension par tiges :

Acier plié et soudé de calibre 11, base troué pour support du moteur TEFC permettant l’orientation de l’évacuation, peinture électrostatique.

Confirmer l’orientation de l’évacuation: TH (top horizontal), BH (bottom horizontal) ou TV (top vertical) lors de la commande. Il est possible de modifier le sens de l’évacuation sur le chantier.

Les ventilateurs sont tous CW (clock wise). Tiges de suspension ou ressorts anti-vibration non inclus. Les ventilateurs AIR-O-VENT-BI de 3 et 5 HP  s'installent uniquement avec ce type de support





AVANTAGES DE SÉRIE










   ATTENTION !



PLUSIEURS COMPÉTITEURS INDIQUENT LA PUISSANCE DE LEURS VENTILATEURS SANS CONDUITS INSTALLÉS, ALORS QUE LA PRESSION EST ENVIRON À 0''. UN VENTILATEUR INSTALLÉ AVEC LA TUYAUTERIE FONCTIONNERA À DE 4' À 5'' DE PRESSION STATIQUE. C'EST TOUT SIMPLEMENT '' DU TAPE À L'0EIL'' D'AFFICHER LA PUISSANCE D'UN VENTILATEUR QUI N'EST PAS RELIÉ AUX CONDUITS. RENSEIGNEZ-VOUS SUR LEURS PERFORMANCES RÉELS À 4'' OU 5''  !





EFFICACITÉ = RENTABILITÉ

Comparaison entre des ventilateurs avec roue radial

Nos ventilateurs AIR-O-VENT-BI (backcurved inclined)

Et nos nouveaux ventilateurs AIR-O-VENT-DB (moins de db)



.   * PCM = puissance d'aspiration en pieds cubes par minute (CFM)

TYPE

HP



1’’

2’’

3’’

4’’

5’’

6’’

7’’

8’’

db

ROUE RADIAL

1.5

PCM :

746

692

635

575

508

431

329

-

84

AIR-O-VENT BI

1

PCM :

-

1100

1000

875

750

-

-

-

81

AIR-O-VENT-DB

3/4

PCM :

1520

1320

1110

870

440

-

-

-

75

AIR-O-VENT BI

2

PCM :

-

1750

1625

1500

1280

1000

500

-

94

AIR-O-VENT-DB

1.5

PCM :

2170

2000

1760

1480

1150

560

-

-

77

ROUE RADIAL

3

PCM :

1145

1090

1033

974

911

842

765

672

90

AIR-O-VENT BI

3

PCM :

-

-

2500

2350

2200

1980

1500

-

97

AIR-O-VENT-DB

3

PCM :

3160

2960

2740

2500

2230

1910

1480

-

82

ROUE RADIAL

7.5

PCM :

2037

1952

1866

1777

1685

1587

1482

1367

92

AIR-O-VENT BI

 5

PCM :

-

-

-

2780

2600

2250

1950

1400

92

AIR-O-VENT-DB

5

PCM :

4412

4324

4180

4060

3553

3230

2850

-

86



CAPACITÉ DE VENTILATION DES VENTILATEURS AIR-O-VENT-BI

  INSTALLÉS AVEC UN OU DES BRAS DE CAPTATION AIR-O-TUBE

AIR-O-VENT-BI DE 1 HP = 1 BRAS AIR-O-TUBE DE 6'' ( 750 CFM/5'') OU 2 BRAS DE 4'' (375 CFM/5'' X 2)

AIR-O-VENT-BI DE 2 HP = 1 BRAS AIR-O-TUBE DE 8'' (1280 CFM/5'') OU 2 BRAS DE 6'' (640 CFM/5'' X 2)

AIR-O-VENT-BI-DE 3 HP = 2 BRAS AIR-O-TUBE DE 8'' (1100 CFM/5'') OU 3 BRAS DE 6'' (733 CFM/5'' X 3)

AIR-O-VENT-BI DE 5 HP = 2 BRAS AIR-O-TUBE DE 8'' (1300 CFM/5'') OU 3 BRAS DE 6'' (850 CFM/5'' X 3)

_______________________________________________________________________________

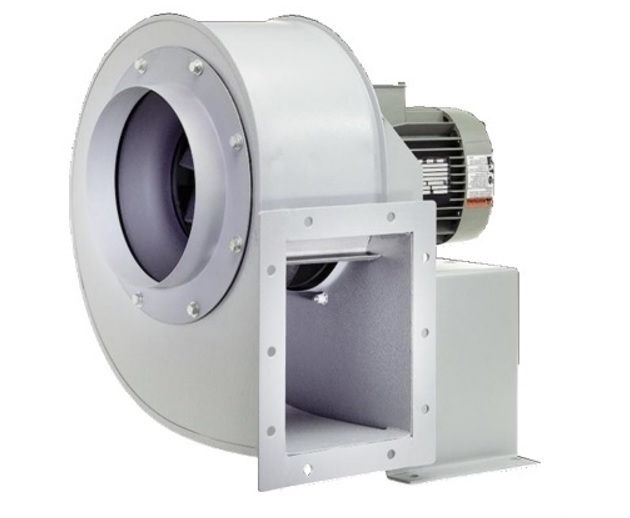

NOS NOUVEAUX VENTILATEURS AIR-O-VENT-DB SONT ARIVÉS





ILS SONT MOINS BRUYANTS ET TRÈS PERFORMANTS







Une image qui parle par elle-même !



* Mise en garde; Ne pas aspirer de poussières explosives ou de vapeurs explosives dans ce ventilateur.

Risque d'explosion : Ne pas mélanger différents  types de poussières dans ce ventilateur.

Nettoyer le ventilateur si vous changer de types de poussières.

Dans l'incertitude, renseignez-vous au près de Airomax pour l'application des mesures de sécurité liées à cet appareil.



* Airomax se réserve le droit de changer les spécifications et la provenance des appareils sans préavis
